Мастер Флеш для дымохода: правильный выбор и техника установки

Участок прохода трубы сквозь кровлю, сложный монтажный узел, требующий обеспечения максимальной герметичности и пожарной безопасности. Появление на рынке Мастер Флеш для дымохода, существенно упростило самостоятельное решение вопроса, позволило сократить время ее выполнения и получать высокое качество и долговечность реализованного решения.

Что представляет собой Мастер Флеш

Это разновидность уплотнительных систем определенной конструкции, имеющих существенную эластичность, которые позволяют надежно герметизировать участок прохода любых труб (дымоход, вентиляция, иные коммуникации) сквозь кровлю здания. Можно назвать подобную конструкцию уплотнительной манжетой. Модельный ряд включает изделия, которые можно монтировать на плоских, скатных кровлях, выполненных изо всех существующих материалов, с профильными или гладкими поверхностями.

Конструктивные особенности уплотнителей

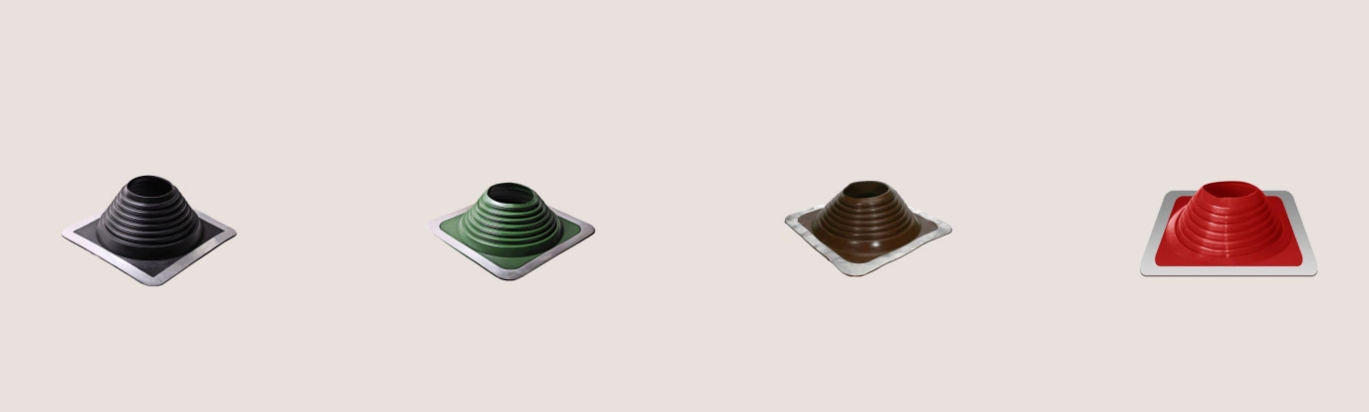

Master Flash чем-то похож на ранние трубные фартуки, но состоит только из двух базовых элементов:

• основа – гибкая манжета в форме усеченного конуса. Для ее производства используют разные материалы. Чаще всего, это резина ЭПДМ, либо силикон.

Эта деталь позволяет добиться максимальной герметичного примыкания трубы к поверхности кровли, полностью исключающего попадание влаги, пыли.

При установки Мастер Флеш для дымохода, последний плотно охватывает трубу верхней конусной частью, соединяясь нижней с основанием.

• Эта деталь изготавливается в виде юбки, имеющей форму круга, эллипса, квадрата, прямоугольника. Материал: силикон, ЭПДМ, алюминий, оцинкованная сталь, значительно реже свинец.

Выбор материала зависит от типа кровли, на которую будет устанавливаться Мастер Флеш. Резина, силикон – оптимальное решение для кровельного покрытия, имеющего рельефные крупные гофры. По периметру дополнительно комплектуется полосовым алюминием. Такие вставки придают изделию форму имеющегося профиля, что повышает плотность прилегания.

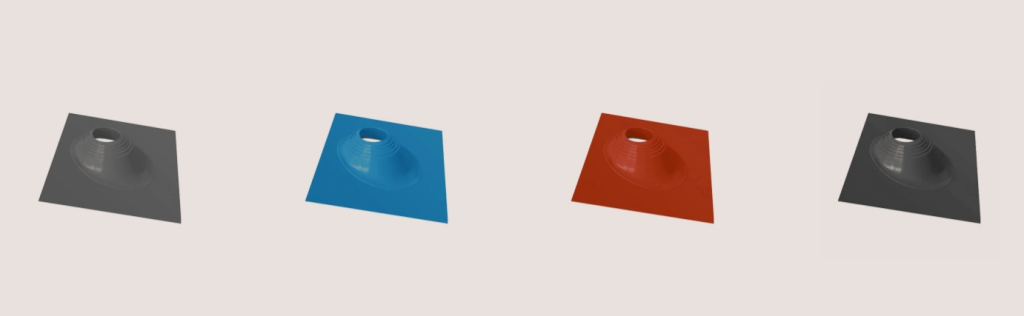

В версиях для скатных кровель, манжеты, относительно основания последних, расположены под заданным углом. Конусовидный элемент выполнен ступенчатым, с несколькими рельефными гофрами, имеющими четкую градацию, привязанную к стандартным диаметрам труб (100-400 мм). Кроме этого, они способствуют повышению точности установки, так как их наличие обеспечивает возможность изменения углов наклона в, заданных изготовителем, пределах.

Ремонтные версии

Кроме моделей, предназначенных для монтажа дымохода на строящемся объекте, имеются решения, рассчитанные на использование для выполнения ремонтных работ, либо применяемые в ситуациях, когда стандартная установка, посредством надевания манжеты на трубу, нереализуема.

Конусная часть подобных версий выполняется с разрезом, имеющим специальные замки, либо защелкивающиеся клипсы. Подобные решения позволяют монтировать устройство на трубы, имеющие квадратное/прямоугольное сечение, со стороной до 150 мм. Если он больше, требуется использовать специальную силиконовую/резиновую полосу, выполненную на основе из алюминия.

Температурные характеристики

Модели, изготовленные из ЭПДМ, рассчитаны на эксплуатацию в температурном диапазоне - 50°С/+ 160°С. Для отдельных моделей установлен меньший верхний предел, + 140°С.

Силиконовые версии адаптированы к более широкому диапазону, от - 60°С до + 200°С. При необходимости, можно найти модель с паспортными данными в + 240°С.

Нюансы выбора

Чтобы произвести герметизацию места стыка кровли с выводимым сквозь крышу дымоходом, требуется достаточно внимательно подойти к ответу на вопрос, как выбрать Мастер Флеш для дымохода.

Руководствоваться, при этом, необходимо как размерами выводимой трубы, так и целым рядом иных параметров. Например, тип кровли (плоская, скатная), использованные кровельные материалы. Для скатных решений необходимо иметь информацию об углах наклона скатов:

• при значениях, заданных диапазоном 10 °≤ α & lt; 45 ° (кровля: пластик, кровельная сталь, все виды черепицы, профлист, полимерная мембрана) – рекомендуется приобретать и устанавливать версию, имеющую гибкое основание.

Монтаж Мастер Флеш для дымохода предусматривает предварительное приклеивание конструкции на силикон, затем фиксацию кровельными саморезами (шестигранные головки с уплотнителем).

• 45 °≤ α ≤ 60 ° (использованы аналогичные кровельные материалы) – нужны версии, имеющие эластичный фланец, алюминиевое армирование;
• при α & gt; 60 °, вам потребуется модель, имеющая фланец максимально большой площади;
• с плоскими кровлями все обстоит значительно проще. Выбирают решение с конусом, расположенным под прямым углом к поверхности. К полимерной кровле основание детали приклеивается силиконом, к битумной – мастикой на основе битума;
• черепичная, шиферная кровли требуют установки Мастер Флэш, имеющего металлическое основание значительной площади.

Чтобы исключить протечки, Мастер Флеш, заводится под шифер/черепицу, лежащую выше места установки.

Кроме этого, на выбор влияет ожидаемый температурный диапазон эксплуатации. Мастер Флеш не должен терять своих эксплуатационных параметров. Это прямо зависит от характеристик материала фартука.

Как установить систему

Ответ на вопрос, как установить Мастер Флеш на трубу дымохода, достаточно прост. Благодаря эластичности, он обеспечивает возможность монтажа наиболее быстрым, простым, в плане технической реализации, способом, который предусматривает всего четыре шага:

• подобрать модель, конусовидная манжета, которой, по одной из имеющихся гофр, соответствует диаметру установленной трубы;
• вырезать в манжете отверстие, аналогичный показатель, которого, будет меньше указанного на 20 %;
• натянуть изделие на трубу дымохода, опустив по ней до уровня кровли (для облегчения движения, поверхность дымохода рекомендуется предварительно смочить мыльным раствором);
• закрепить основание устройства на кровле, применив для этого герметик и саморезы.

Каким образом требуется фиксировать фланец, решают с учетом материала кровли и ее типа (скатная, плоская). В первом случае, основание фиксируется в три этапа: наклеивается на силикон, фиксируется по месту саморезами. Если ваша модель Мастер Флеш имеет основание с пористой прокладкой, приклеивать ее не потребуется.

Завершив монтаж, края фланца, конуса следует пройти силиконовым герметиком. Повышению надежности соединения способствует дополнение конусной части сверху металлическим обжимным хомутом.

Подобная технология установки Мастер Флеш для дымохода своими руками обеспечивает герметичность сформированного соединения, даже при температурном расширении трубы в процессе нагрева.

Когда требуется осуществить разделку места прохода трубы большого сечения (круг, прямоугольник, квадрат), следует применять специальный рулонный материал, имеющий алюминиевое армирование.

Эластичность позволяет герметизировать любые поверхности, а наличие алюминиевой полосы обеспечивает максимальное прилегание основания.

Пример выполнения работы на стандартной круглой трубе. Отмеряется и режется кусок материала, превосходящий длину окружности на 300 мм (для осуществления установки с нахлестом).

Затем следует отогнуть отрезок, придав ему форму уголка из металла. Размер вертикальной полки должен составлять не менее 170 мм. эту часть приклеивают к трубе вертикально. Для того, чтобы горизонтальную часть закрепить на кровле, ее необходимо растянуть, получив своеобразную юбку (края рулона допускают растяжение до четверти своего размера). Полностью завершив формовку, проведя несколько раз контрольную примерку, фартук приклеивают к покрытию и поверхности дымохода.

Если труба имеет квадратное, прямоугольное сечение, алгоритм работ иной:

• на первом этапе следует вырезать деталь для каждой из сторон (их получится четыре).

При этом следует оставлять припуски по 300 мм на проход одного из углов. Затем материал требуется растянуть до требуемых размеров, так как, после приклеивания, сделать этого не получится.

• Если основание ребристое (шифер, профлист, аналоги), потребуется заполнить впадины рельефа, в месте установки проходки, уплотнителем, либо силиконом.

Это гарантирует, что основание ляжет достаточно плотно. Наносимый состав не должен иметь толщину свыше 10 мм. Заполнения вертикальных углов не требуется.

• Верхняя часть рулонного материала клеится на стенки дымохода.

На этом этапе углы не оклеивают. Работы начинают с нижней полосы фартука. После этого на нее заводятся и клеятся две боковые выкройки. Далее устанавливают полосу верхнюю с перекрытием краев боковин. Подобная последовательность исключит проникновение стекающей воды в формируемые швы.

• Фартук разравнивается по всей поверхности.

Затем нижняя часть клеится силиконом к основанию кровли (с обязательной проклейкой углов). Далее периметр фиксируют алюминиевой полосой (саморезы, заклепки).

На гибкой основе

Рассмотрим, как установить Мастер Флеш для дымохода на металлическую кровлю. Здесь оптимальным является выбор модели с гибким основанием.

Последовательность выполнения работ включает следующие шаги:

• определяем нужное место среза на вершине конуса, на 20% меньше фактического диаметра дымохода;
• острыми ножницами обрезаем по месту, удаляя лишний материал;
• обрабатываем поверхность дымохода мыльным раствором, это упрощает надевание конуса.

Тянем изделие за конус до контакта с кровельной поверхностью (за фланец нельзя, можно порвать).

• Поставив на место, очерчиваем по периметру основание;
• поднимаем манжету и промазываем выделенный участок силиконом (иным клеящим составом);
• ставим уплотнитель по месту;
• верхний и нижний стыки проходим герметиком.

При выборе клеящего состава следует обязательно учитывать тип покрытия (смотри инструкцию по монтажу Мастер Флеш). В противном случае, место контакта быстро выйдет из строя.

С жесткой основой

Если в выбранной вами конструкции Мастер Флеш имеется алюминиевая полоса по периметру фланца, работы проводятся аналогично предыдущему алгоритму до момента крепления.

Обращаем внимание, прежде, чем обводить фланец, его предварительно необходимо спрофилировать, чтобы добиться максимально плотного прилегания к поверхности, делать это нужно от центра к краям.

Для фиксации следует выбрать саморезы, имеющие шестигранную шляпку и резиновую уплотнительную шайбу. Завинчивать их следует в нижние полки имеющегося профиля. Для повышения надежности фиксации можно приобрести встречную полосу из металла и разместить ее на кровле с обратной стороны.

Если работа предстоит на скатах, крутизна которых превышает 45 °, либо дымоход имеет значительное сечение, фланцы квадратного сечения ставят ромбом. Желательно покупать модели, имеющие увеличенное основание.

Если они имеют пористый уплотнитель, то клеить их к кровле не нужно. Достаточно прикрутить.

На черепицу, профлист, шифер

Если в качестве кровли на вашей крыше использованы сланцевые плитки, керамическая/битумная черепица, шифер, профнастил рекомендуем приобрести и установить Мастер Флеш на трубу дымохода в версии, имеющей основание, изготовленное из алюминия/свинца. Конусная часть надевается аналогично. А верхнюю часть подобного фланца следует обязательно завести под верхний лист покрытия. Нижняя и боковые части размещают поверх кровли. Все места стыков, после завершения монтажа, следует обработать силиконовым герметиком.

При ремонте

Если речь идет о ремонте конструкции, уже установленной на дымоходе, рекомендуется применять модели с разрезом. Эти же решения востребованы в ситуациях, когда надеть уплотнительную манжету на трубу не получается.

Алгоритм работ достаточно прост:

• обрезается верх конуса по требуемому диаметру, который должен быть меньше аналогичного значения для трубы на 20 %;
• зубчатая застежка снимается с замка, манжету Мастер Флеш оборачивают вокруг дымохода;
• стороны манжеты соединяют и ставят застежку обратно (рекомендуется слегка поджать ее плоскогубцами, так установка упрощается);
• приподнимаем края основания, наносим на кровлю уплотнитель;
• прижимаем по месту, затем обрабатываем силиконом саму застежку и все участки контакта с дымоходом и кровлей.

Надеемся, что материал настоящей статьи помог вам приобрести правильную модель Мастер Флеш и надежно установить ее на вашем дымоходе.
