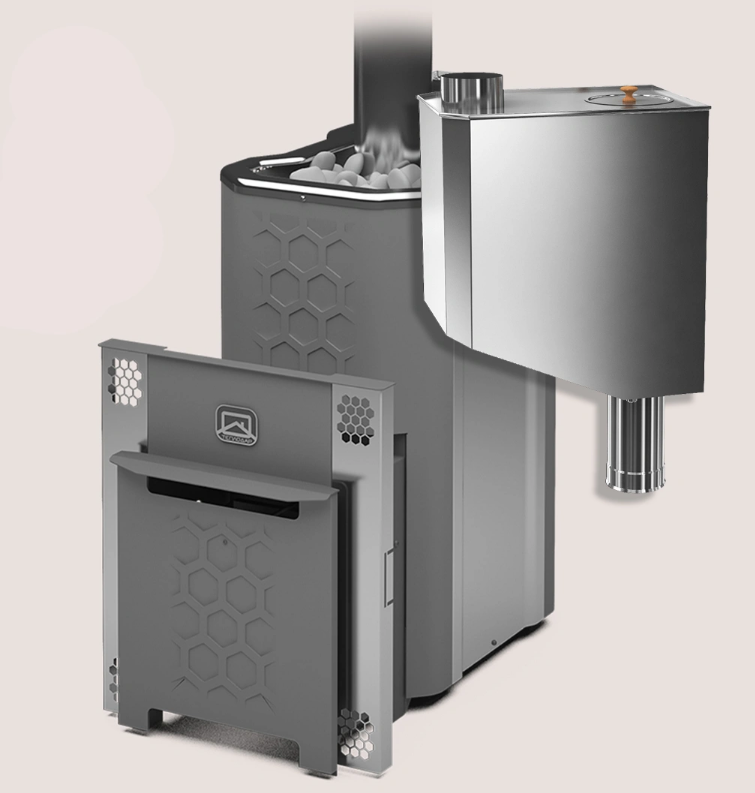

Подключение бака к теплообменнику в бане

Чтобы обеспечить комфортный отдых в бане, необходимо подумать о том, как подключить бак к теплообменнику. Это оборудование применяется для нагрева воды посредством тепла, выделяемого печью. В результате можно сэкономить на электричестве или газе.

Принцип работы

Перед тем, как подключить теплообменник к печи, следует учесть его принцип работы. Он основан на том, что жидкость будет естественным образом циркулировать между теплообменником и баком. Вода из бака поступает в теплообменник через нижнюю трубу и нагревается за счет контакта с горячими газами, выходящими из печи. Затем вода по верхней трубе возвращается в бак. На ее место приходит новая порция холодной воды. Так происходит постоянный обмен теплом между печью и водой.

Разновидности теплообменников

Чтобы знать, как подключить теплообменник в бане, следует учесть его тип. Существует 2 варианта:

• Регистр-рубашка. Этот вариант имеет форму контейнера с одной или несколькими полостями, по которым проходит вода. Регистр-рубашка устанавливается на дымоходе печи и окружает его со всех сторон. Эта особенность гарантирует равномерный нагрев воды и большую эффективность.
• Змеевик-трубка. Этот нагреватель состоит из длинной металлической трубки, изогнутой зигзагообразно или спиралью. Змеевик-трубка устанавливается внутри топки печи или на ее задней стенке. Эта особенность позволяет использовать высокую температуру огня и увеличить скорость нагрева воды.

Выбор теплообменника

Перед тем, как подключить теплообменник к банному баку, нужно учесть несколько факторов:

• Мощность печи. Чем больше этот показатель, тем больше нужен объем и площадь теплообменника.
• Объем бака. Чем он больше, тем больше потребуется объем и площадь теплообменника. За счет этого можно быстрее нагреть воду до нужной температуры.
• Расположение резервуара. Если бак находится в парилке или рядом с печью, то можно использовать змеевик-трубку. Он занимает меньше места и легче монтируется. Если же резервуар находится в другом помещении или на улице, то лучше использовать регистр-рубашку. Этот вариант имеет большую теплоемкость и лучше сохраняет тепло.

В целом регистр-рубашка является более универсальным и надежным видом теплообменника. Он подходит для любых видов печей и дымоходов. Регистр-рубашка имеет большую площадь контакта с газами и легко очищается от сажи. Однако он сложнее в изготовлении и установке.

Монтаж регистров для бани

Для подключения бака в бане к теплообменнику, следует также ознакомиться с рекомендуемым алгоритмом действий. Для подключения этого устройства нужно:

• Выбрать место для установки. Бак должен быть расположен выше теплообменника, чтобы обеспечить естественную циркуляцию воды. Нагреватель должен быть расположен как можно ближе к печи, чтобы минимизировать потери тепла. Также необходимо учитывать доступность для обслуживания и безопасность.
• Подготовить необходимые материалы и инструменты. Для монтажа регистров для парилки потребуются: трубы, фитинги, краны, клапаны, изоляция, крепежи, сварочный аппарат, ключи, отвертки, уровень и другие инструменты.
• Собрать систему подключения бака к теплообменнику. Универсальный регистр-теплообменник из нержавеющей стали оборудован двумя штуцерами ¾ дюйма. Посредством соединительных труб и дренажного крана он подключается к выносному баку, который может быть установлен как внутри, так и снаружи бани. В баке находится холодная вода, которая нагревается за счет тепла, передаваемого от регистра-теплообменника. Для регулировки температуры воды используется кран, установленный на соединительной трубе. Для предотвращения обратного потока воды из бака в печь применяется обратный клапан. Для выпуска воздуха из системы используется автоматический или ручной клапан, установленный на верхней части бака или регистра-теплообменника.
• Установить теплообменник на печь или дымоход. Устройство должно быть надежно закреплено посредством кронштейнов или скоб. Также необходимо обеспечить герметичность соединений с помощью прокладок или герметика.
• Установить емкость на стену или потолок. Бак должен быть надежно закреплен на стене или потолке посредством кронштейнов или скоб.
• Подключить систему к водопроводу или колодцу. Она должна быть подключена к источнику холодной воды с помощью труб и фитингов. На входе в систему должен быть установлен фильтр для очистки воды от загрязнений. На выходе устанавливается смесительный кран для регулировки температуры горячей воды.

Чем соединять теплообменник и накопительный бак?

Чтобы правильно подключить теплообменник к банной печи, необходимо позаботиться о его соединении с накопительным баком. Для этого потребуются металлические трубы. Среди их преимуществ нужно отметить:

• Высокую теплопроводность, обеспечивающую быстрый и равномерный нагрев воды в баке.
• Прочность и долговечность, позволяющую выдерживать высокие температуры и давления в системе.

Идеальный вариант для подключения теплообменника к банной печи - это нержавеющая гофротруба. Она востребована за счет таких преимуществ:

• Гибкость и эластичность. Эти качества позволяют изгибать и прокладывать трубу по любому маршруту без дополнительных соединительных элементов.
• Стойкость к коррозии. Гофротруба обеспечивает надежную защиту от воздействия конденсата и агрессивных сред.
• Низкие теплопотери. Это качество достигается за счет гофрированной поверхности, увеличивающей теплообмен между трубой и окружающим воздухом.

Также существует более дешевый вариант для подключения теплообменника к банной печи - это труба из черного металла. Она также отличается высокой теплопроводностью и прочностью. Но у этого варианта есть и недостатки - высокие теплопотери, склонность к коррозии, а также сложность монтажа и обслуживания.

Правила безопасности

Чтобы правильно подключить теплообменник печи в бане, нужно учитывать ряд правил безопасности. При подключении рекомендуется не использовать теплообменник с:

• Пустым или замерзшим баком. Такое решение может привести к перегреву или разрыву системы.
• Печью, которая не предназначена для работы с ним. В результате может ухудшиться тяга или возникнуть задымление помещения.
• Баком, который не имеет вентиляционного клапана или трубки. Такая ситуация приводит к избыточному давлению или взрыву системы.
• Баком, у которого нет крана для слива воды. Последствием может стать замерзание или загрязнение системы.
• Баком, который не соответствует объему и материалу нагревателя. Это решение приводит к недостаточному нагреву или коррозии системы.
• Баком, расположенным слишком далеко от топки или нагревателя. Использование такого бака может стать причиной потери тепла или замедления циркуляции воды.
• Баком, находящемся на одном уровне или ниже нагревателя. В результате возникнет обратное течение воды или засорение системы.

Учет перечисленных правил безопасности позволит избежать аварийных ситуаций, которые могут возникнуть при условии неправильного монтажа. Остается добавить, что подключение бака к нагревателю банной печи часто выполняется самостоятельно. Однако если нет достаточного опыта и навыков, эту работу стоит доверить специалистам. Это решение обезопасит от возникновения потенциально опасных или аварийных ситуаций и гарантирует постоянный объем горячей воды в бане.

Огромное значение имеет и выбор оборудования. Поэтому теплообменники для бани и требуемые комплектующие рекомендуется покупать только у надежных поставщиков.
